Low Voltage UEF Clamp Transformers

Dimensions, Weight & Regulations

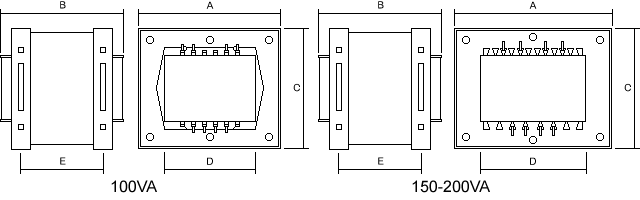

Low Voltage UEF Clamp Transformer Dimensions

* High Grade Laminations. Any other primary and secondary voltages available on request - contact us
Rating Reg % Dimensions (inches) Dimensions (mm) Weight Fixing
A B C D E A B C D E lb kg BA MM
100VA 9 3.50 2.75 2.93 2.25 1.75 89 70 74 57 44 3.30 1.50 2 4
100VA* 8 3.50 2.75 2.93 2.25 1.75 89 70 74 57 44 3.30 1.50 2 4
150VA 5.5 3.87 3.12 3.25 2.50 1.93 98 79 82 63 49 4.60 2.12 2 4
200VA 5 3.87 3.50 3.25 2.50 2.31 98 89 82 63 59 6.00 2.72 2 4
